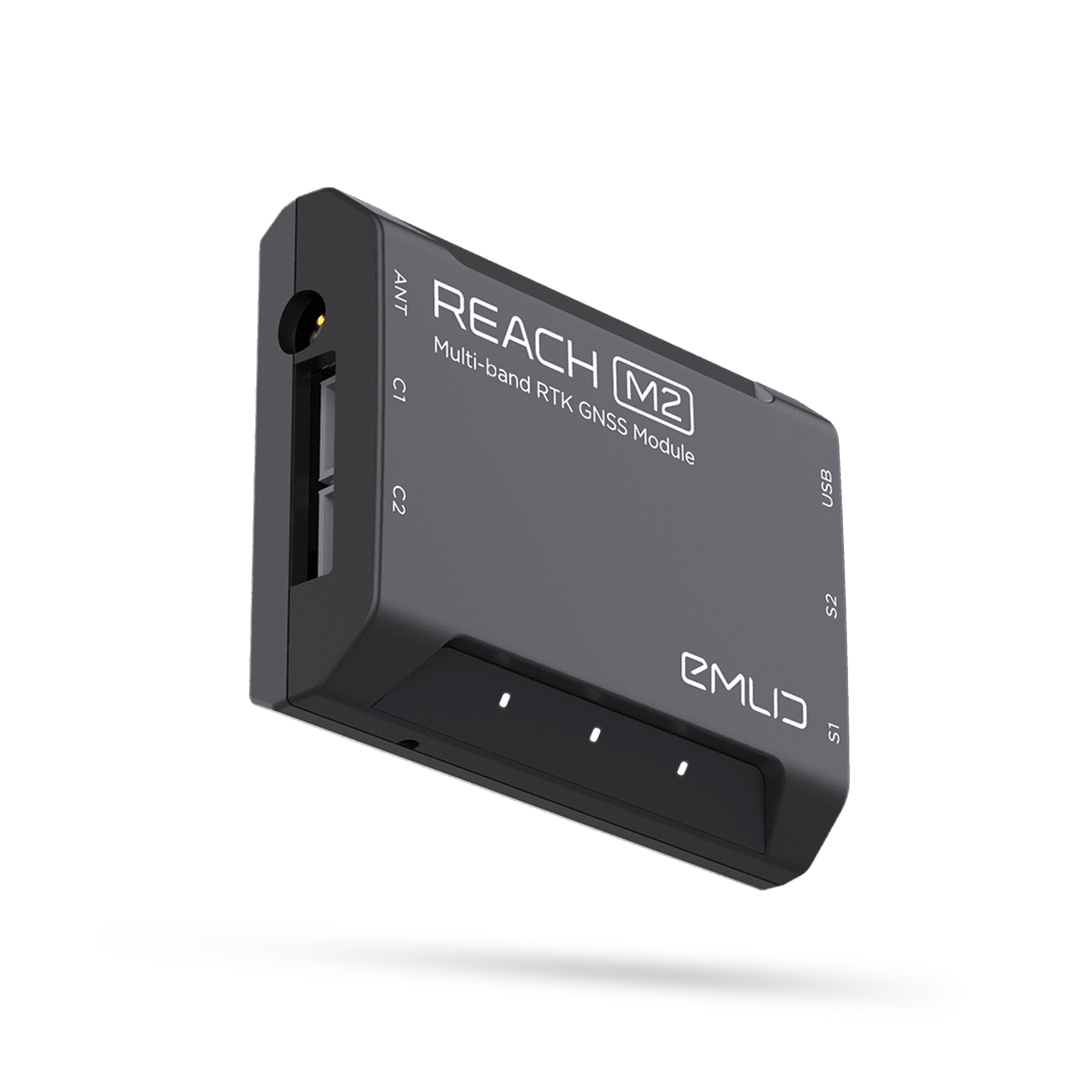

Emlid Reach M2 (Multi-Band RTK GNSS Module)

Die PPK-Kartierung ermöglicht eine Zentimetergenaue Vermessung und erfordert dadurch weniger GCPs. Das Modul löst das Problem der Verzögerung bei der Positionierung, indem es direkt an den Hot-Shoe-Anschluss der Kamera angeschlossen wird, der mit dem Verschluss synchronisiert ist. Die Zeit und Koordinaten jedes Fotos werden mit einer Auflösung von weniger als einer Mikrosekunde protokolliert, was die Verwendung von GCPs nur zur Überprüfung der Genauigkeit ermöglicht.   Für die Berechnung von Zentimetergenauen Koordinaten in PPK und RTK benötigt der Reach M2 Korrekturen von einer Basisstation, die entweder ein weiterer Reach-Empfänger oder ein NTRIP-Dienst sein kann. VRS wird ebenfalls unterstützt.   Das Modul ist kompatibel mit anderen Reach-Empfängern und jedem anderen Empfänger, der RTCM3 und NTRIP unterstützt. Es bietet robuste Leistung und schnelle Initialisierung, was die Arbeit mit langen Baselines ermöglicht.   Die ReachView 3 App, die sowohl für Android als auch für iOS verfügbar ist, unterstützt Tausende von Koordinatensystemen und ist in mehrere Sprachen übersetzt. Mit dieser App können alle Funktionen der Reach-Empfänger gesteuert werden.   Technische Spezifikationen des Reach M2 umfassen:   Mechanische Eigenschaften:

• Abmessungen: 56,4 x 45,3 x 14,6 mm
• Gewicht: 35 g
• Betriebstemperatur: -20 bis +65 °C

Elektrische Eigenschaften:

• Eingangsspannung: USB und JST GH: 4,75 – 5,5 V
• Antennen-DC-Vorspannung: 3,3 V
• Durchschnittlicher Verbrauch bei 5V: 200 mA

Positionierung:

• Statische Genauigkeit (horizontal): 4 mm + 0.5 ppm
• Statische Genauigkeit (vertikal): 8 mm + 1 ppm
• Kinematische Genauigkeit (horizontal): 7 mm + 1 ppm
• Kinematische Genauigkeit (vertikal): 14 mm + 1 ppm

Konnektivität:

• LoRa Radio: (separat verkauft) mit einer Frequenz von 868/915 MHz und einer Reichweite von bis zu 8 km
• Wi-Fi: 802.11b/g/n
• Bluetooth: 4.0/2.1 EDR
• Ports: USB, UART, Event

Daten:

• Korrekturen: NTRIP, VRS, RTCM3
• Positionsoutput: NMEA, LLH/XYZ
• Datenprotokollierung: RINEX mit Ereignissen, Aktualisierungsrate bis zu 20 Hz* (*ein Software-Update ist geplant, aktuell bis zu 10 Hz)
• Interner Speicher: 16 GB

GNSS:

• Signale: GPS/QZSS L1C/A, L2C, GLONASS L1OF, L2OF, BeiDou B1I, B2I, Galileo E1-B/C, E5b
• Anzahl der Kanäle: 184
• Aktualisierungsraten: 10 Hz GNSS
• IMU: 9DOF (9 Degrees of Freedom)
